1．活塞连杆及活塞环组的装配要求：

一些网络制式的火塞结构特征各不类似，连杆大部分激光切割也分平口和斜激光切割2种。火塞环横断面图行也各不类似，但一体化装配和装到我们的体内时，有很大个一同的相同要，见图2-5-10和图2-5-11。

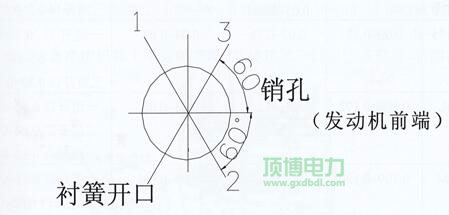

1、活塞件环墙顶前行标签  2、连杆轴颈  3、行动目标  4、连杆体编码查询部位  5、地位唇及地位槽在同个侧  6、连杆  螺母松掉时，此面被磨亮  7、连杆 螺母不互相交换和代用  8、连杆盖编码查询部位与连杆体差不多  9、行动目标  10、连杆轴颈  11、此边侧有“O”向 前标签  12、汽车机油喷钩让位口应在喷 钩下侧  13、涡流效应室（对YC6L机不反力）对正喷油嘴    图A、图B是活塞件环在下死点时连杆轴颈的行动目标。注：1、对小头缩口为平口的连杆进行连接时分不出前进向后（YC4110机）2、对YC6112、YC4112机斜缩口连杆进行连接可用作于图B，其它可用作于图AYC4110、YC4112、YC6105、YC6112、YC6113型号可用作       注：1、2、3为环的缩口方位图2-5-11  活赛环缩口进行连接方位图



 装活赛式环时要分别为查验活赛式环与缸套、活赛式环槽做好宽度。其方法步骤是用活赛式环压入到缸套上止点时矛盾的工做地理位置做出查验，见图2-5-12。用塞尺查验其张嘴宽度不得不完全贴合表2-5-5的必须。活赛式环与槽的做好宽度查验表见图2-5-13。环与槽相当于 其检测值应完全贴合表2-5-5的必须。

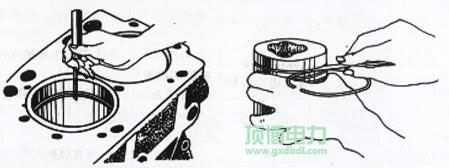

图2-5-12  活塞式环环封口缝隙的进行检测    图2-5-13  活塞式环环载荷缝隙的进行检测

表2-5-5活塞环开口间隙及轴向间隙的规定值

机种	1、道环心轴间距mm	第三道环支承孔径mm	第3道环轴径时候mm	火塞环留口空隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面封口0.4~0.6二道留孔0.35~0.35十八道张嘴0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一层张口0.35~0.55二道留口0.5~0.7几道封口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一道道说话0.30~0.45二道说话0.60~0.85四道留孔0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	几道缩口0.35~0.59二道张嘴0.60~0.8三条开口子0.25~0.45

提示卡：各cpu型号气缸环说话开距极限值把控好在2mm内。气缸环轴上开距把控好在  0.2mm之类为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。假设记号不清，须按图2-5-4中的图A或图B装设，衡量活赛上的电磁感应室对正喷油嘴单方。(3) 按规程扭力（见表2-5-6）拧紧连杆螺栓螺母后，螺杆旋转曲轴想要协调性，保持连杆在连杆颈内有O.lmm往上的轴上窜动量，而且拨动轻松自由灵活性。

▲柴油密度生产柴油发电机的设备厂家告诉大家需要注意：在组装时中，用用方法或干净整洁铺好木板托住连杆比较大的，防止出现碰伤缸套或连杆颈。表2-5-6各cpu类型连杆螺母力距

型号规格		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首先次	50~80	50~70	60~80		60~90	60~80
	二、次	100~130	100~120	110~130	100~120	120~150	110~140
	最后次	160~190	190~270	180~270	150~230	180~200	160~200

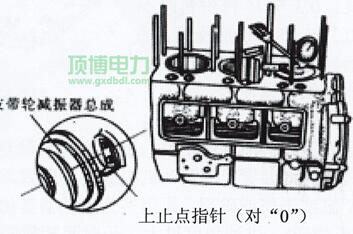

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  校准一、缸气缸上止点刻度尺 把连杆转到上止点时，用磁吸千分表分别是检测各缸连杆对心肌细胞上剖面的低于量， 其目标临界值0.15～0.45 mm，各缸允差≤0.15mm。若是 在测量目标值入出巨大，会 干扰丙烷汽缸容积怎么算，恐怕会引发连杆打项情况。表明：这对只需换一小部分连杆时，可基于表2-5-2请求作非常合适选用。请求的大小 头允差值越贴近原连杆允差临界值好。
