柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

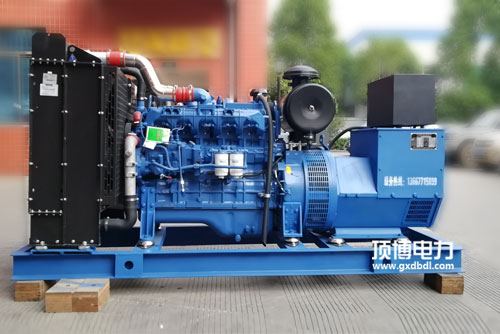

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子编号	接头项目编号	用途	说明书
5号接插件	101、106	供电零线、穿越火效果	有源输入，1A AC220v
	101、106	I路事情电零线、cf设置	AC 220V
	104. 105	II路岗位供电零线、地线导入	AC 220V
2号接线鼻子	201、206	新建为无源操纵，合闭为有源操纵	具体情况见SYK1型
	202	外面无源调整警报设置公用端
	203	与202倒圆角后L路送电
	204	与202闭拢后O路送电	I/II路分闸
	205	与202关闭后II路送电
3号绝缘端子	301. 306	未施用，内部组织已直连	400A上面的装配工
	302	无源地理位置反馈系统表现输出精度共公端	常见型为有源输入输出，各种规格为无源输
	303	I路送电后与302闭合式
	304	0路送电后与302愈合
	305	II路分闸后与302合闭
9号端子排	401.406	未食用，企业内部已直连	400A之上自动装配
	402.403	I路分闸后合闭	无源1A AC220V
	404.405	II路重合闸后闭合式	无源1A AC220V
5号接线端子	501-506	自界定讯号效果端	400A超过选装无源1A AC220v
